Vilken teknik används inom geodetisk mätningsteknik?
Geodetisk mätningsteknik handlar om att mäta positioner, höjder och avstånd med mycket hög noggrannhet – och att använda data direkt i byggprocessen. Här är några av de vanligaste teknikerna:

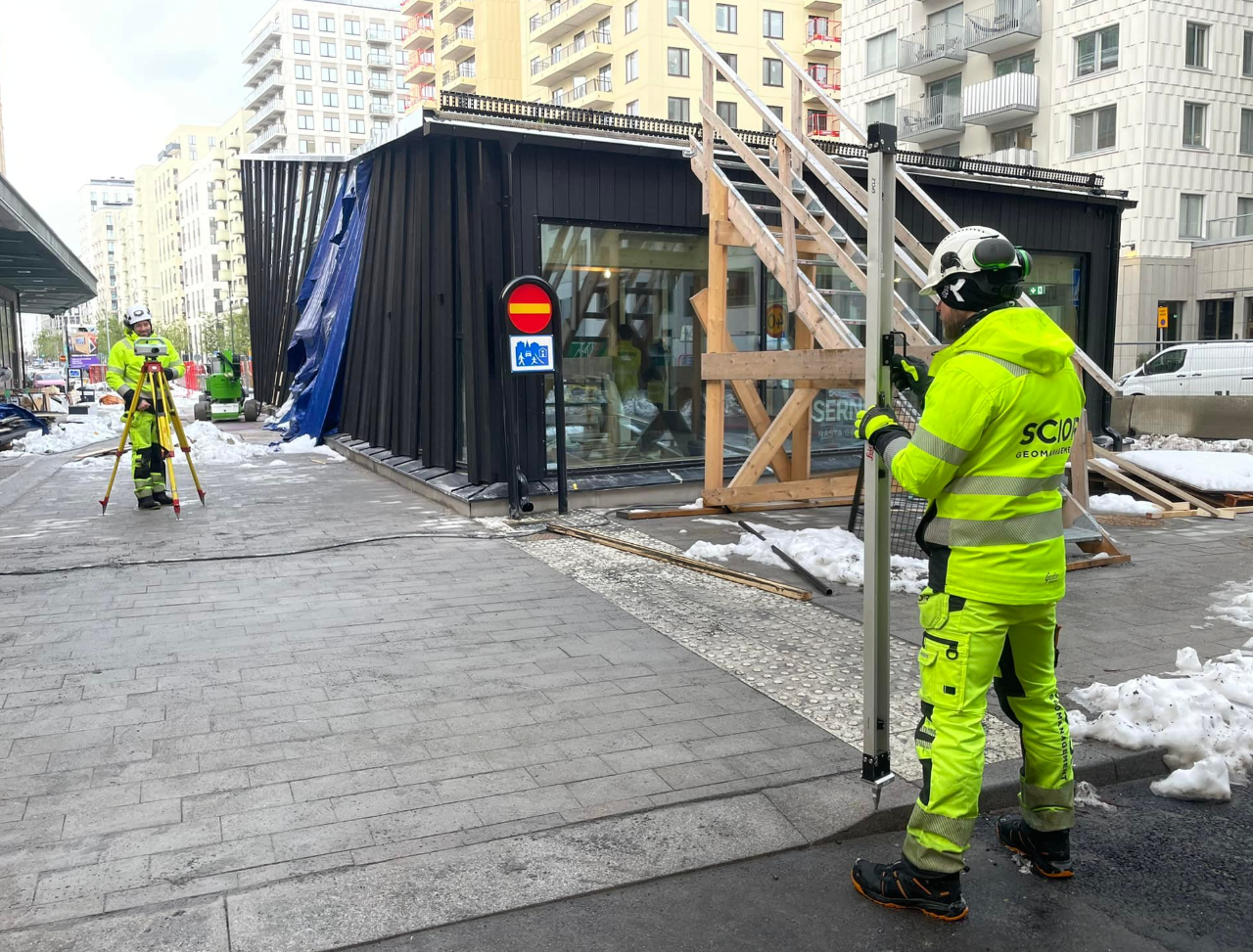

Avvägning
Används för att bestämma exakta höjdskillnader med millimeterprecision.
Vanligt vid byggnation och kontrollmätningar. Foto: Scior Geomanagement.

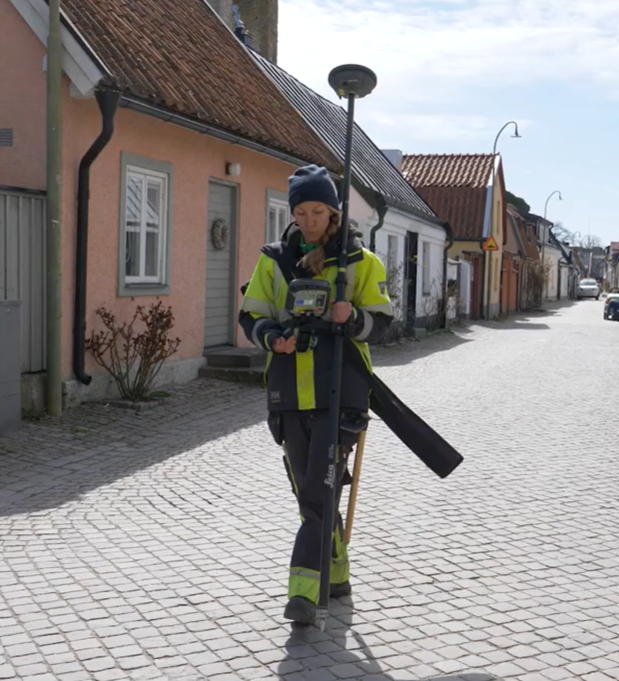

🛰️ GNSS-mätning
Satellitbaserad mätning som ger position direkt i rätt koordinatsystem.
Effektiv för inmätning av mark, ledningar och större områden. GNSS står för Global Navigation Satellite System och är ett samlingsnamn för satellitbaserade system som används för att bestämma position, hastighet och tid över hela jorden.

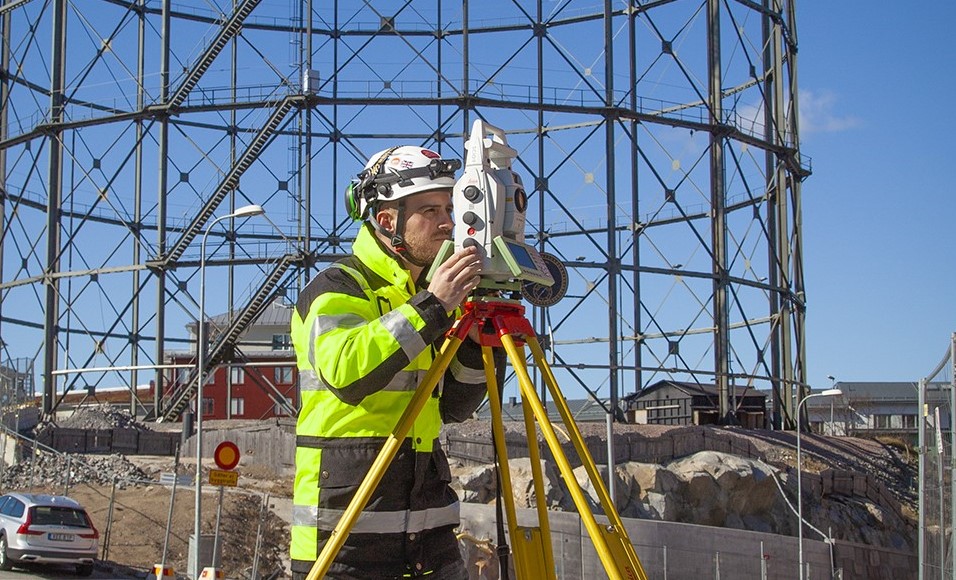

Totalstationsmätning
Mäter vinklar och avstånd med hög precision.
Används ofta vid utsättning av byggnader, vägar och broar. Foto: Scior Geomanagement.

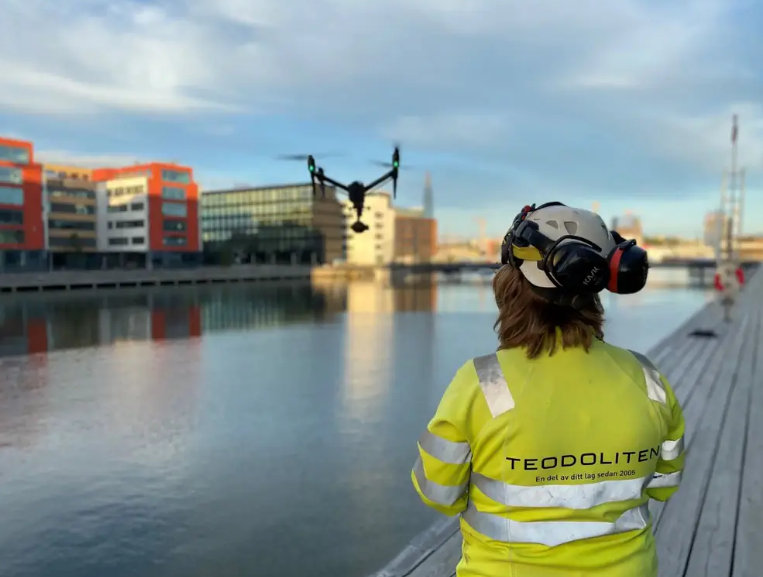

Fotogrammetri med drönare
Drönare skapar 3D-modeller och kartor från överlappande flygbilder.
Snabb metod för att mäta stora ytor.

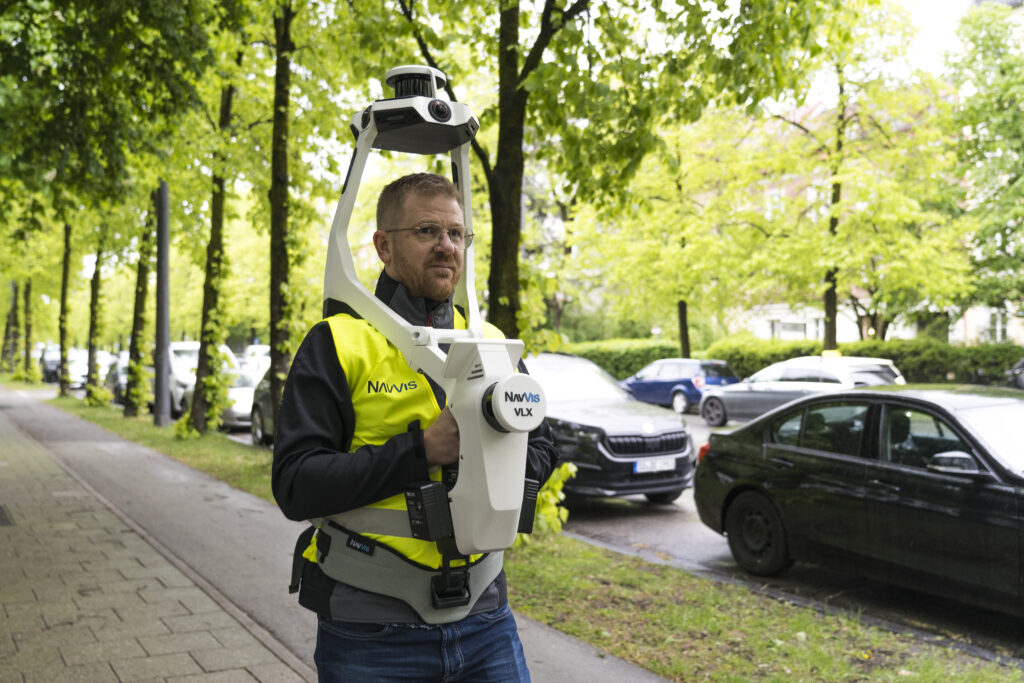

Laserskanning
Skapar detaljerade 3D-modeller (punktmoln) av terräng och byggnader.
Används vid dokumentation och digitala tvillingar. Foto: Scior Geomanagement.
Foto: Mattias Glaad Klingvall, NavVis
Maskinstyrning
Mätdata och 3D-modeller kopplas direkt till entreprenadmaskiner som grävmaskiner och väghyvlar.
Maskinen vet då exakt var och hur den ska schakta – med rätt höjd och lutning.
Det ger högre precision, mindre utsättning i fält och effektivare byggproduktion.
Maskinstyrning med GNSS och lutningsgivare på en grävmaskin fungerar så här: GNSS bak på maskinen ger den exakt position. Lutningsgivare mäter lutningar på maskinens olika delar och kan med detta räkna ut positionen på skopan i 3D och jämföra med den digitala modellen – då föraren ser direkt om han gräver rätt höjd och lutning.
Multibeam sonar (sjömätning)
Kartlägger havsbotten med sonar. Sonar är en teknik som använder ljudvågor i vatten för att upptäcka och mäta avstånd till objekt.
Viktigt för säkra farleder, sjökort och marina projekt.
Teknik i framkant
Geodetisk mätningsteknik kombinerar satelliter, sensorer, 3D-modeller och digitala system – och används direkt i maskiner som bygger våra vägar, hus och städer.
Det är högteknologi i praktiken – på land, i städer och till havs.
